标题: 【真棒】“啪嗒”,10毫秒,又一世界首次,完成! —2023-10-25
本帖最后由 汇泉湾泳客 于 2023-10-27 04:26 编辑

@香官愚叟  @山苗  @DLW @尘埃落定 @蓝色海湾 @崔大嘴 @山水游@牛弟的阿哥 @wan老兵新传 @小鱼儿外婆 @沈阳天路 @岸上人 @威海杆哥 @今来 @铁锚 @大道致简@冬晨泳@洪499683166 @Q八大关

10月19日,世界首个500千伏短路电流柔性抑制示范工程在浙江绍兴的500千伏舜江变电站顺利完成快速开关和快速控保短路试验,标志着工程圆满完工,为短路电流超标问题提供了新的破题思路。




10月18日,国网浙江电力现场塔上作业人员在线路停电状态下,挂设接地线后,在绍舜线右相导线上布置短路装置设备丨严璐瑶 摄


作者: 汇泉湾泳客    时间: 2023-10-27 04:26
首先,我们来复习一下中学物理知识——什么是短路电流。
在电网运行的每一条线路和设备上都有电流的存在。通常情况下,电流从电源流出,经过输变电设备到达用电负荷,实现电力的传输。
但是,电流也爱“偷懒”,喜欢抄近路。对于目前交流电网而言,正常情况下电流分三路(三相)分别流通,在流动时会遇到一定阻力。若此时两相之间或某相与地之间发生非正常连通,电流的流通阻力比正常线路中阻力小很多,电流就会抄此“近路”,不再经过后续的输变电设备及负荷,便发生了“短路”。

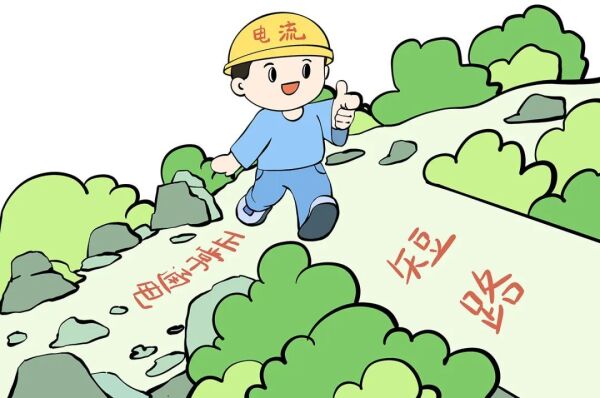

电流抄近路行为示意图
这些“抄近路”的电流也就是所谓的短路电流,它的大小取决于短路点距电源的电气距离。


作者: 汇泉湾泳客    时间: 2023-10-27 04:26
短路电流,它很危险。
如果短路电流过大,会造成设备过热、损坏,或产生很大的电动力,导致设备变形、损坏。同时短路还会引起系统电压突然大幅度降低,导致供电中断。如果短路电流超过开关的额定开断能力,无法及时切除故障部分,还会导致故障范围进一步扩大。

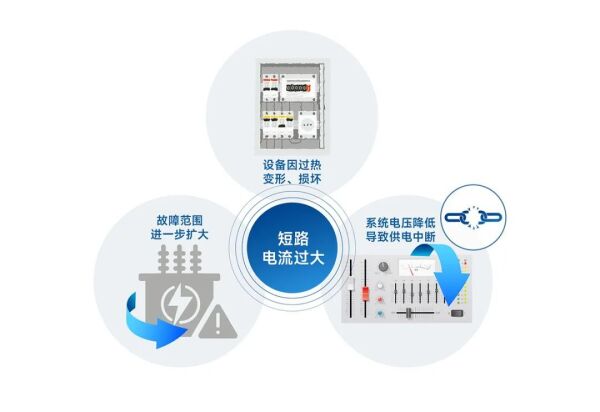

短路电流超标危害示意图
浙江地域面积小、负荷密度大,短路电流控制问题已成为制约电网发展和安全经济运行的主要矛盾之一。这个“烫手山芋”如何解决?


作者: 汇泉湾泳客    时间: 2023-10-27 04:27
国网浙江电力经过长期探索,提出了短路电流柔性抑制技术。
短路电流柔性抑制技术是通过故障期间的快速开关先行动作,断开短路故障点与部分支路间的回路,动态调节电网拓扑结构以控制故障期间的短路电流,可有效降低常规短路电流控制措施对系统运行方式的影响,实现控制影响“零感知”,从而解决短路电流超标问题。
如果用拟人化的表达,可能会是这样:你不是爱抄近道吗?我把气给你放了,看你怎么跑!——当短路电流过大导致传统开关切不断时,快速开关可提前切断电源,瞬间改变电网结构。举个简单的例子,短路就像试验中的绳子燃烧,是一种异常的运行状态。短路电流柔性抑制技术就是通过快速开关,第一时间把提供“燃料”的线路切除,绳子就更容易尽快熄灭。
简而言之,短路电流柔性抑制技术带来了一张更柔性的电网,可根据电网需要瞬间“变身”适应需求,变幻莫测的新能源接入比例提高后也能确保电网安全稳定运行。
了解完理论知识后,我们再把目光聚焦到世界首个500千伏短路电流柔性抑制技术试验现场,看看该技术的实战效果如何?
当天凌晨6时,在500千伏绍舜线路处,国网浙江电力试验人员接到试验指令后,操控着无人机,牵引接地引弧线缓缓向线路引弧框飞去。随着引弧线与引弧框的逐渐接近,在触碰瞬间,一道火光直接入地,引弧线爆燃后烟消云散。
在距试验现场9.9公里外的500千伏舜江变电站内,本次试验的主角——500千伏快速开关迅速完成动作,在线路开关切除故障前,通过动态断开一回线路来改变电网拓扑结构。“试验数据表明,电网拓扑在10毫秒内实现动态变化,在常规线路保护动作前实现短路电流柔性抑制,为常规线路开关切除故障电流提供了良好的条件。”现场试验人员赵琳介绍。



作者: 汇泉湾泳客    时间: 2023-10-27 04:27
500千伏舜江变短路电流柔性抑制示范工程是世界首个500千伏短路电流柔性抑制示范工程,也是继宁波500千伏天一变电站、杭州500千伏涌潮变电站220千伏“快速开关+快速控保”示范项目投运后,又一项电压等级更高、技术难度更大的短路电流柔性抑制示范工程。



10月19日,国网浙江电力工作人员在绍舜线上人工造成短路故障,为验证500千伏短路电流柔性抑制示范工程提供了起始故障状态丨严璐瑶 摄
本次试验成功,将进一步解决电网短路电流超标“卡脖子”问题,实现全电压等级供区之间的灵活互联互供,促进光伏、风电等清洁能源充分利用,提升电网运行的可靠性、经济性和灵活性。
未来,国网浙江电力将进一步深化应用短路电流柔性抑制技术,推广“双开关”模式快速开关设计,并推进500千伏快速开关应用,全力支撑浙江新型电力系统省级示范区建设。
